R67齒輪減速機詳細信息
R67齒輪減速機
訂購熱線：13360667204
R67齒輪減速機重量：
R67齒輪減速機重量 | R67齒輪減速機配電機重量 | ||||||||||||
R67-0.12KW | R67-0.18KW | R67-0.25KW | R67-0.37KW | R67-0.55KW | R67-0.75KW | R67-1.1KW | R67-1.5KW | R67-2.2KW | R67-3KW | R67-4KW | R67-5.5KW | R67-7.5KW | |
25Kg | 30.5Kg | 31Kg | 35Kg | 35.5Kg | 40Kg | 41Kg | 45Kg | 48Kg | 57Kg | 60Kg | 61Kg | 85Kg | 98Kg |
R67齒輪減速機潤滑油：
R67齒輪減速機所列的加注量為參考值。具體值根據級數與傳動比的不同而各異。請您在加注潤滑油時一定注意油位螺栓所指示的精確油量。下表中列出了安裝位置從M1到M6減速器相應的潤滑油加注標準。
R67齒輪減速機潤滑油類型 | R67齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
礦物油 | 1.10/2.30升 | 2.40升 | 2.80升 | 2.90升 | 1.80升 | 2.00升 |
R67齒輪減速機更換潤滑油示意圖：

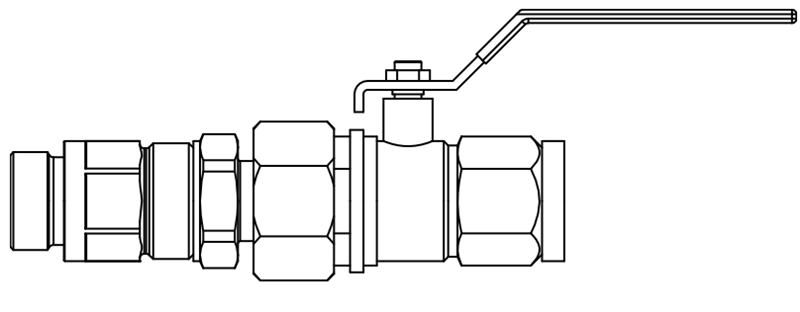

R67齒輪減速機泄油閥，按標準配有一個排油螺栓。另外也可以設置一個排油閥。這個排油閥便于安置排油管以更換減速器油。

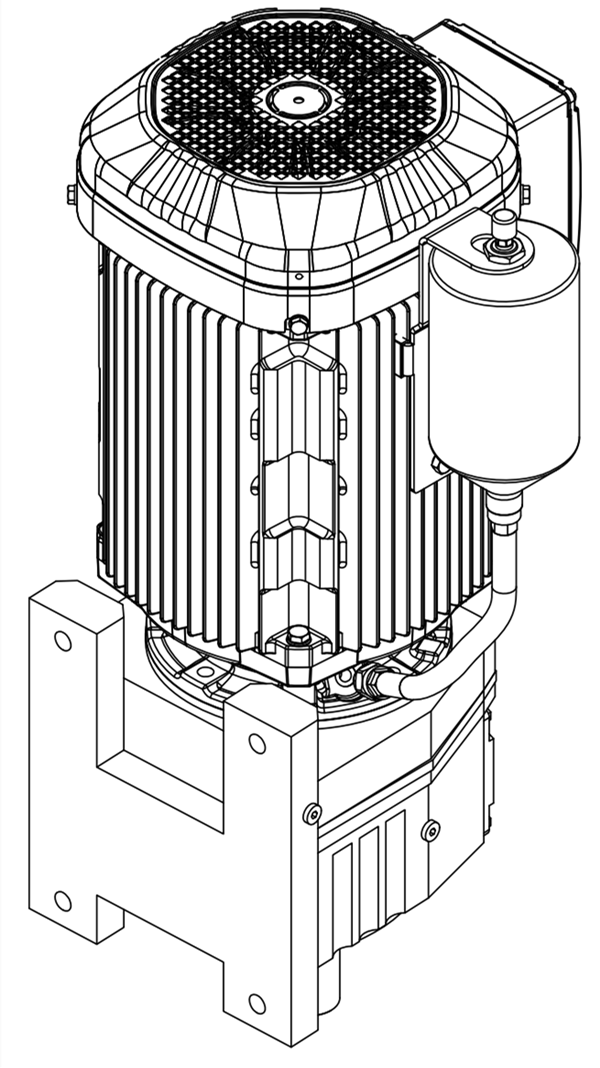

R67齒輪減速機油補給箱用于平衡系統內因溫度波動導致的油量變化。當減速器溫度升高使油量增大時，膨脹油箱吸收一部分潤滑油，當減速器冷卻時，膨脹油箱根據需要將潤滑油回輸給減速器，從而保證減速器在任何運行狀態下都有充足的潤滑油。在安裝位置M4中R67齒輪減速機如下圖所示：
質量好的R67齒輪減速機：檢驗項目R系列減速機
1.R67齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.R67齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.R67齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。同軸減速機
R67齒輪減速機電機軸流風扇電壓：
| R67齒輪減速機電機框號(電機定子外徑) | 所配電機功率KW | 風機功率W | 風機轉速r/min | 風量m3/h | 風壓pa | 防護等級 | 絕緣等級 | 380三相電流A | 220三相電流A | 220單相電流A | 440三相電流A |
| 110 | 0.1至0.4KW | 30 | 2800 | 300 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 140 | 0.55至1.1KW | 30 | 2800 | 350 | 50 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 160 | 1.5KW | 30 | 2800 | 500 | 80 | IP44 | F | 0.08 | 0.14 | 0.24 | 0.07 |
| 180 | 2.2至4KW | 70 | 2800 | 900 | 110 | IP44 | F | 0.12 | 0.21 | 0.36 | 0.10 |
| 210 | 5.5至7.5KW | 50 | 1400 | 1000 | 50 | IP44 | F | 0.21 | 0.36 | 0.63 | 0.18 |
| 260 | 11至15KW | 60 | 1400 | 1100 | 50 | IP44 | F | 0.25 | 0.43 | 0.75 | 0.22 |
R67齒輪減速機選型參數：
| R67齒輪減速機配電機 | 可配變頻/剎車/防爆/伺服/交流/直流/三相/單相電機R67配0.12KW,R67配0.18KW,R67配0.25KW,R67配0.37KW,R67配0.55KW,R67配0.75KW,R67配1.1KW,R67配1.5KW,R67配2.2KW,R67配3KW,R67配4KW,R67配5.5KW,R67配7.5KW。 |
| R67齒輪減速機速比 | 4.29比,4.93比,5.70比,6.27比,7.36比,7.97比,8.7比,10比,11.54比,12.70比,14.91比,15.79比,17.95比,19.89比,23.44比,26.72比,28.13比,28.83比,32.27比,37.50比,39.88比,46.29比,51.56比,56.89比,61.26比,69.75比,74.17比,86.11比,95.91比,105.83比,113.94比,128.97比,137.67比,158.14比,184.07比,199.81比。 |
| R67齒輪減速機輸出轉速 | 7轉,7.6轉,8.9轉,10轉,11轉,12轉,13轉,15轉,16轉,19轉,20轉,23轉,25轉,27轉,30轉,35轉,37轉,43轉,49轉,50轉,52轉,60轉,70轉,78轉,89轉,94轉,110轉,121轉,140轉,161轉,180轉,190轉,223轉,246轉,284轉,326轉。（以上轉數均為四級電機算出的，可用兩級電機，六級電機計算，也可以用變頻電機調速） |
| R67齒輪減速機負載扭矩 | 270N.m,290N.m,310N.m,330N.m,370N.m,380N.m,400N.m,470N.m,500N.m,520N.m,540N.m,550N.m,560N.m,570N.m,580N.m,590N.m,600N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大,或者兩個減速機組合使用） |
R67齒輪減速機銘牌含義：
R67-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
R67齒輪減速機電機型號：
推薦類似型號：R67減速機
關鍵詞:R系列減速機加電機一體化_R系列減速器_同向減速器_同向減速機_GR型減速機_R向減速機_R系列斜齒輪減速機_GR系列減速機_R型減速機_GR系列斜齒輪減速機
R系列減速機型號：R17減速機,R27減速機,R37減速機,R47減速機,R57減速機,R67減速機,R77減速機,R87減速機,R97減速機,R107減速機,R137減速機,R147減速機,R167減速機
R系列齒輪減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-132KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
